网络字符叠加器配置程序

网络字符叠加器配置程序是华迈千里眼推出的配套软件，帮助用户在摄像机视频画面上进行字符叠加，这样就可以很好的在视频画面显示相应的字符，根据实际需求在高清网络摄像机视频画面上叠加显示相应字符信息！有需要的小伙伴欢迎来西西下载体验。

使用方法：

【如何配置】

配置前，请使用“配置线”连接电脑串口及设备，并给设备供电。打开光盘中的配置软件“网络字符叠加器配置程序”，请选择正确的COM口(软件可自动检测电脑的可用COM口)，点击“读取配置”按钮，左侧方框变绿即可开始软件配置

配置步骤：

叠加器字符设置

本软件须将叠加器主机和电脑通过交换机/路由器接入同一局域网进行配置。打开“NE-GQ6000N-OSD-HIK配置程序V2.0”软件，同时确保HCNetSDK.dll及HIKPASS.exe与本软件在同一个文件夹下。

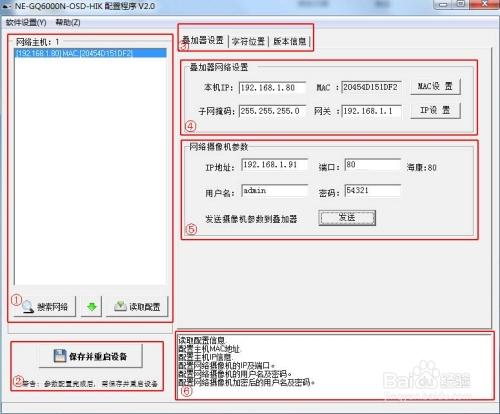

序号????名称???????????????说明

①????网络主机??????通过搜索网络确定用户主机，并加以选择，读取配置

②????配置保存??????对用户配置进行保存，并重启叠加器主机

③????软件设置??????信息设置选项卡

④???叠加器网络配置????叠加器本机IP；MAC；子网掩码；网关的设定

⑤???网络摄像机参数???网络摄像机IP；端口；用户名；密码的设定

⑥????运行状态???????显示配置过程中，软件运行状态

⑦???字符位置设定?????可选择字符显示条数，位置

⑧????设备信息???????设备名称设定；软件版本显示；硬件版本显示

⑨????基本信息???????叠加器主机和网络摄像机的基本参数信息

叠加器主机正确连接后，点击“搜索网络”可以查询到自己的主机信息，选中主机信息后，可双击读取配置，也可单击“读取配置”按钮进行读取。

1、叠加器设置

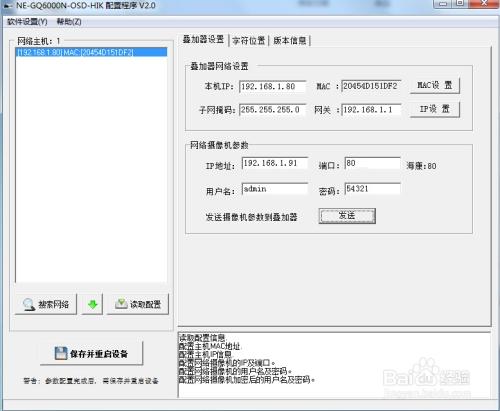

根据实际情况配置叠加器网络参数，且本机IP设置应区别于同局域网下的其他设备IP，避免冲突。配置完成后要分别点击“MAC设置”及“?IP设置”。

根据实际情况配置网络摄像机参数，网络摄像机的IP设置可通过摄像机相应IP查询软件进行确定，且应区别于同一局域网下其他设备IP，避免冲突。用户名和密码设置应与网络摄像机本身设置信息相同

配置完成后点击“发送”按钮，等待软件下方提示“配置网络摄像机加密后的用户名及密码”，则软件基本配置完成。

5

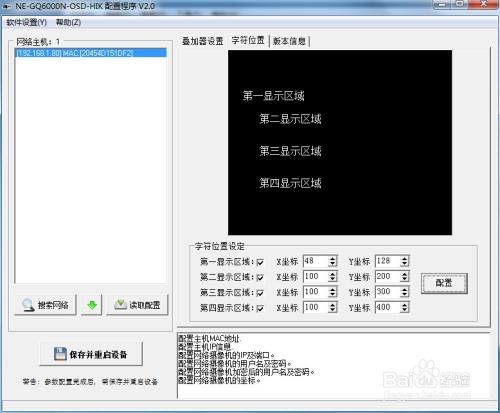

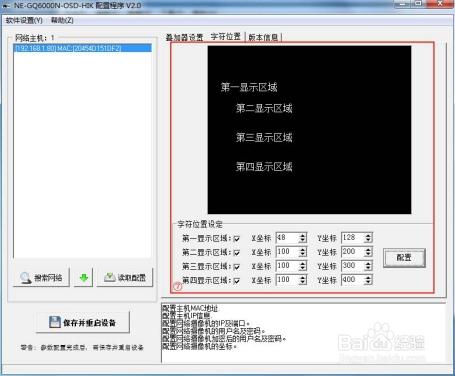

客户可根据使用习惯，通过对X、Y坐标输入具体数字，或者点击选中黑色背景中白字部分进行拖动，自行调整字符显示位置；还可根据实际需求，通过勾选决定叠加字符的条数。

设置完成后点击“配置”按钮，等待软件下方提示“配置网络摄像机的坐标”，则字符位置设置完成。

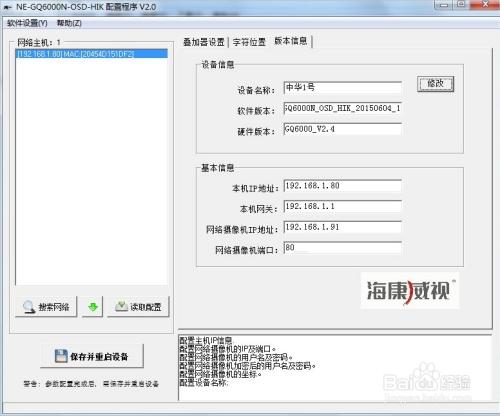

用户可根据实际需要修改设备的名称，修改完成后，点击“修改”，软件下方提示“配备设备名称”，则设备名称设置完成；软件版本显示的是本产品的软件版本信息，硬件版本显示的是本产品的硬件版本信息。

基本信息显示叠加器主机和网络摄像机的基本参数信息，用户可自行查对，如果有信息错误，可返回叠加器设置界面，重新设置后，点击“保存并重启设备”按钮，待10秒后，点击“搜索网络”，选中自己主机信息进行核对。

所有设置无误后，点击“保存并重启设备”，准备进行测试软件设置。

配置软件

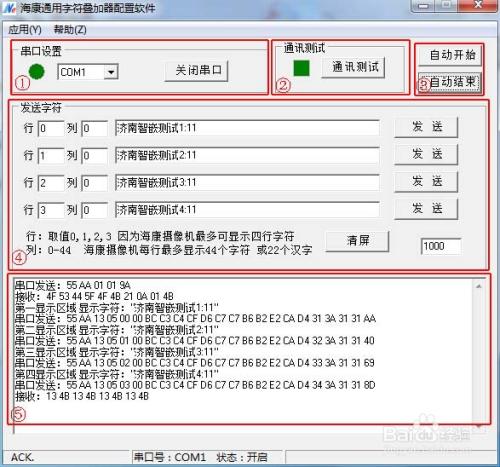

配置前，请使用“配置线”连接电脑串口及设备，并给设备供电。打开光盘中的配置软件“NE-GQ6000N-OSD测试程序”，请选择正确的COM口（软件可自动检测电脑的可用COM口），点击“通讯测试”按钮，左侧方框变绿即可开始软件配置

序号??????名称??????????????说明

①??????串口设置???选择端口号打开串口后，指示串口连接状态

②??????通讯测试???测试设备是否正确连接

③??????自动开始???测试模式下，可选择自动发送信息，对应自动结束发送

④??????发送字符???用户可编辑字符内容；软件自动发送速度；清屏设置

⑤??????运行状态???显示字符发送过程中的运行状态

注意事项

本产品软件配置需叠加器字符配置软件和测试软件组合使用
